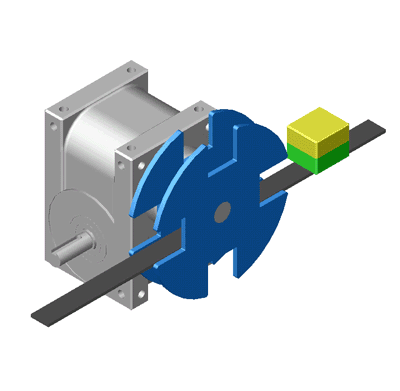

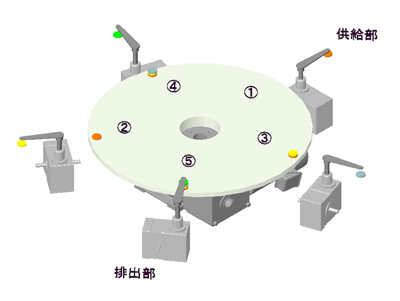

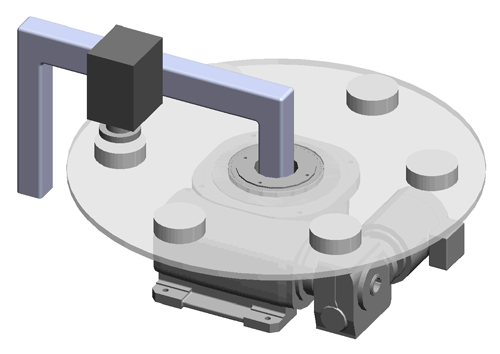

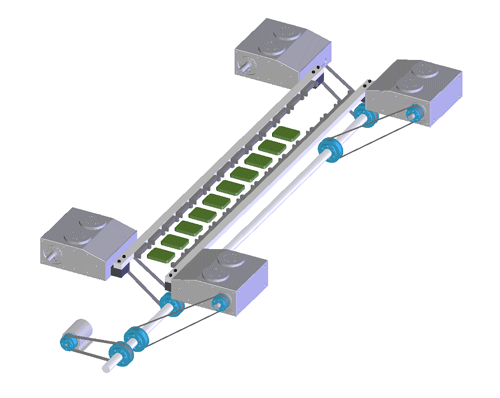

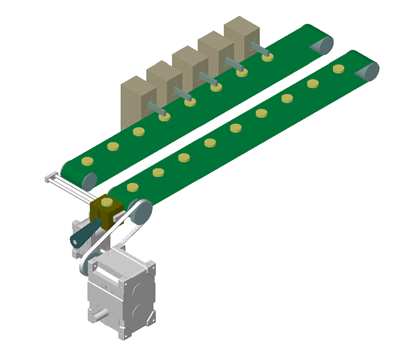

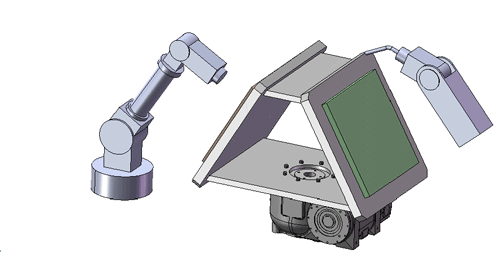

间歇停止型

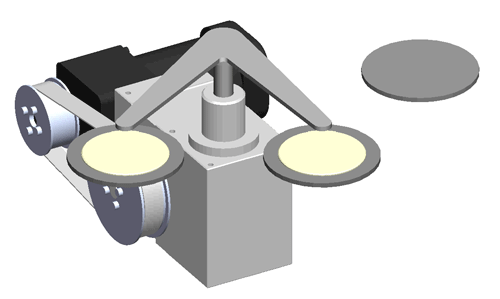

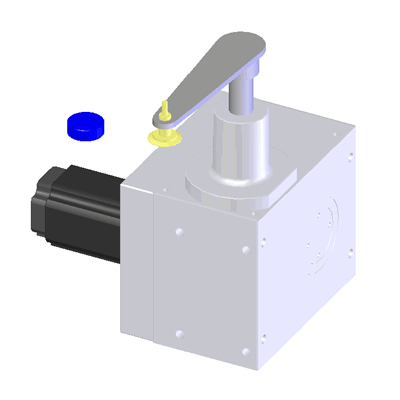

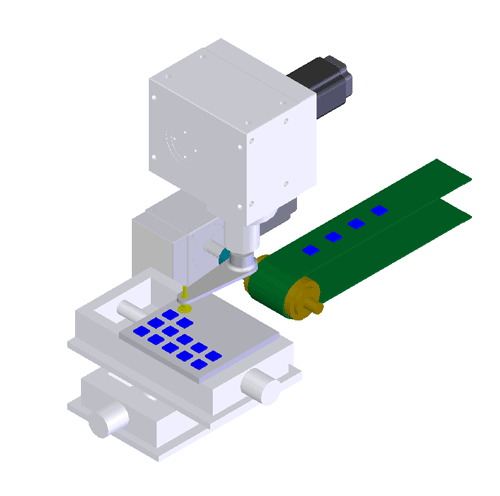

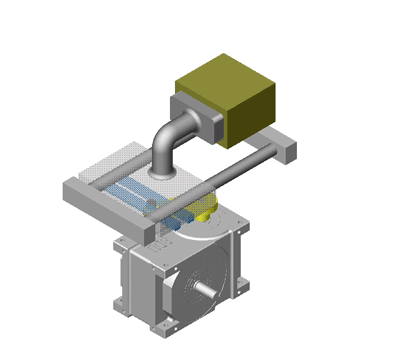

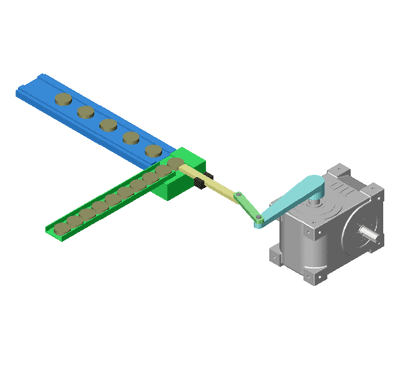

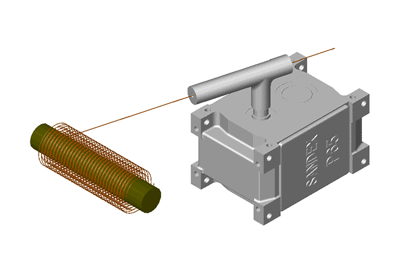

左右摇摆型

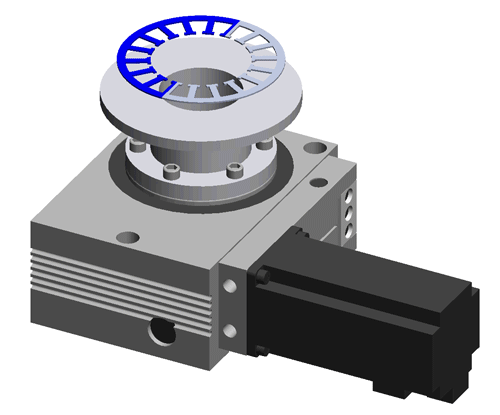

任意停止型

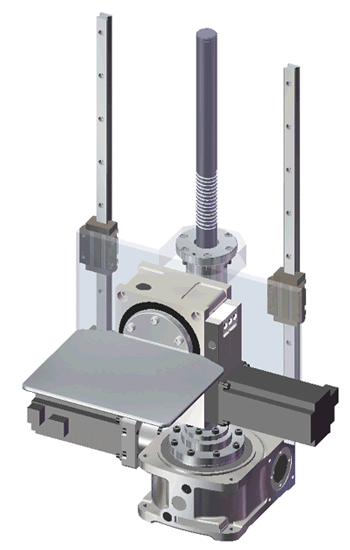

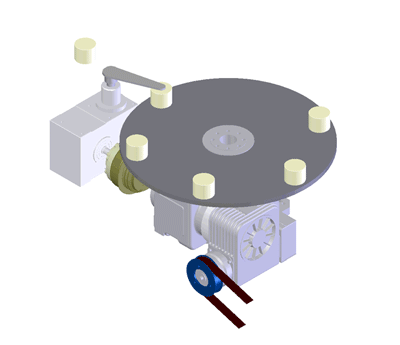

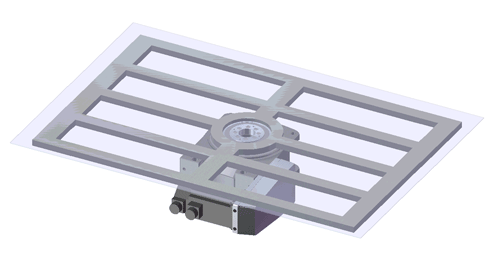

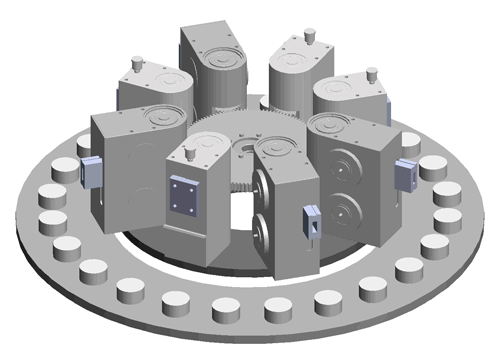

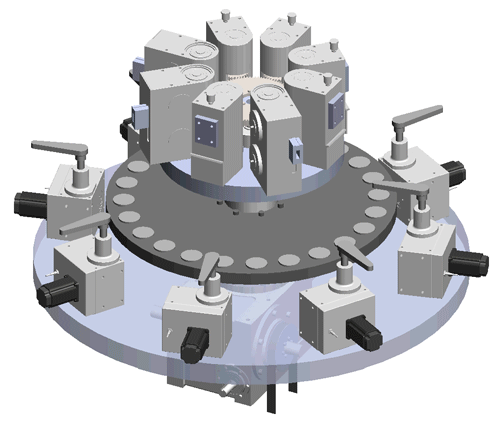

升降摇摆、分度型
分割器,是一个传输机构,能准确无误的把产品从一个工位传输到下一个工位。凸轮分割器是实现间歇运动的机构,具有分度精度高、运转平稳、传递扭矩大、定位时自锁、结构紧凑、体积小、噪音低、高速性能好、寿命长等显著特点,是替代槽轮机构、棘轮机构、不完全齿轮机构、气动控制机构等传统机构的理想产品。

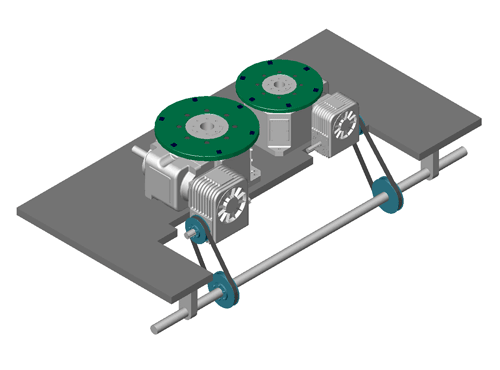

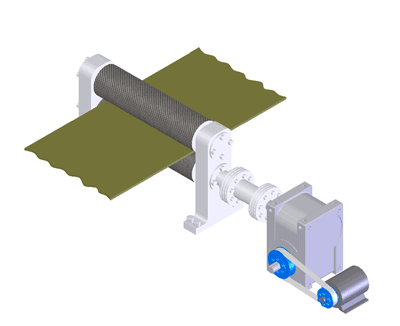

一、与分割器输入轴相连接的驱动件有:皮带轮、链轮、同步带轮、齿轮、联轴器等。
由于负荷脉动,凸轮轴转矩在一周中有正负变化。而凸轮特性只有在凸轮轴以一定速度转动时,才能得以发挥。所以凸轮轴旋转的不稳定性给分割器所加的转矩会明显增大,给间歇运动造成恶劣的影响。因此,凸轮轴上不能用产生滑动的皮带,产生脉动的链条和有间隙的齿轮驱动。使用皮带或链条必须胀紧。使用齿轮精度要高,要消除啮合间隙。使用同步带的优点较多:与其它动作同步;传送带与皮带轮既是摩擦也不产生间隙;振动小,可实现高速;选用大直径的皮带轮,飞轮效果好。
一般情况下,分割器输入轴形成为轴输入键连接结构。在传动过程中,由于诸因素的不稳定性和驱动负荷的脉动性,很容易使键连接松动,出现配合间隙。使输入轴运动不连续,产生冲击。这样不仅连接件易损坏其内部的凸轮和滚针轴承。所以,在连接时要仔细调整,在使用过程中要时常检查。
二、分割器输出传动方式有两种。
1、直接传动。
2、间接传动。间接传动应尽量避免出现反向冲击。
与分割器输出端相连接的结构有下述几种:
1、与轴通过法兰或套对接。
2、轴孔配合通过键连接。
3、法兰之间的连接。
由于输出的间歇性,由静止到运动,由运动到静止,惯性力大。再加上连接件的配合间隙,往往很容易在输出端与连接件之间产生松动。造成输出传动件的前冲或滞后,产生振动。这样不仅降低了输出精度,而且会严重地破坏分割器及其内部的凸轮及滚针轴承。
因此,要注意以下几点:
1、孔、轴配合间隙不能过大,键连接不能太松。
2、轴与轴对接,法兰之间连接不能偏心或偏斜,以保证同轴度。
3、法兰连接加注销钉,并用螺栓拧紧。
